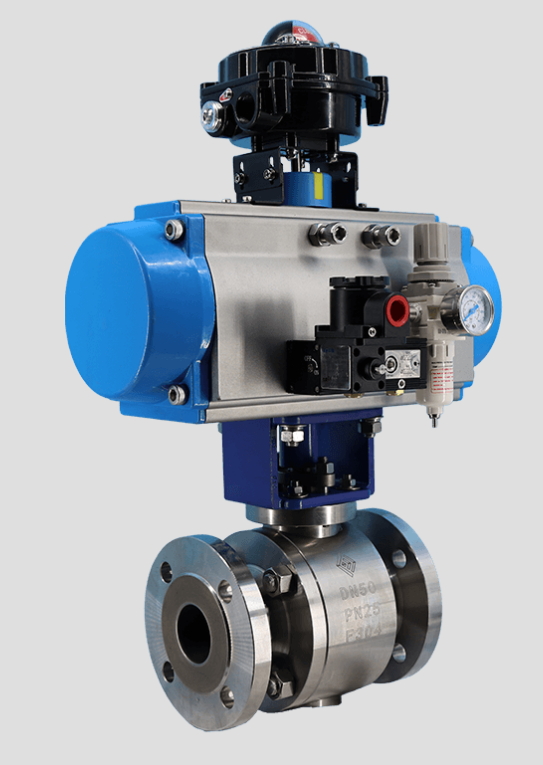

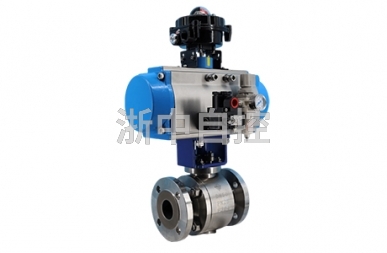

气动高压O型紧急切断球阀 产品概述：
气动高压O型紧急切断球阀是一种转角为90°的旋转切断球阀。球芯采用固定式结构，操作力矩小；阀座采用浮动嵌入式结构，密封性能优良。
气动高压O型紧急切断球阀执行机构采用AT高性能活塞式执行机构，机构简单，输出力矩大。
气动高压O型紧急切断球阀球阀适宜控制含有纤维和颗粒的高压或高压差流体。
气动高压O型紧急切断球阀阀体部分：
气动高压O型紧急切断球阀执行机构及附件部分：
型号 规格 | AT型气动活塞式执行机构 | 电动执行机构 |
用途 | 开关 | 开关 |
气源/电源 | 0.4~0.7 MPa | 380V.AC 50HZ、220 V.AC 50HZ |
接口 | Rc1/4”， Rc1/2” Rc3/8” | 配线2-G1/2” |
作用方式 | 1、气开（FC）、气关（FO）、原位保持 (FL)-单作用 2、根据信号转换控制阀开阀关、原位保持 (FL)-双作用 | 电开（FC）、电关（FO） |
允许环境温度 | -10~+70℃ | -10~+60℃ |
可选阀门附件 | 电磁阀、空气过滤减压器、限位开关、保位阀、 阀位传送器、气动加速器、手轮机构等 | 过载单元、电位器 |
G系列气动高压O型紧急切断球阀外形尺寸：
外形尺寸 单位：mm
公称通径 DN(mm) | 尺寸（mm） | ||||||
L | D | D1 | D2 | Z-Φd | A | H | |
ZSGO-160 | |||||||
10 | 210 | 95 | 60 | 18 | 3-18 | 560 | 500 |
15 | 230 | 95 | 60 | 20 | 3-18 | 560 | 600 |
20 | 240 | 105 | 68 | 28 | 3-18 | 820 | 630 |
25 | 260 | 105 | 68 | 28 | 3-18 | 820 | 630 |
32 | 300 | 115 | 80 | 38 | 4-18 | 820 | 630 |
40 | 350 | 165 | 115 | 48 | 6-26 | 900 | 890 |
50 | 400 | 165 | 115 | 58 | 6-26 | 900 | 890 |
65 | 490 | 200 | 145 | 74 | 6-29 | 1130 | 1050 |
80 | 580 | 225 | 170 | 94 | 6-33 | 1130 | 1050 |
100 | 620 | 260 | 195 | 115 | 6-36 | ||
ZSGO-320 | |||||||
10 | 210 | 95 | 60 | 18 | 3-18 | 560 | 500 |
15 | 230 | 105 | 68 | 28 | 3-18 | 560 | 600 |
20 | 240 | 105 | 68 | 28 | 3-18 | 820 | 680 |
25 | 260 | 115 | 80 | 35 | 4-18 | 820 | 680 |
32 | 300 | 165 | 115 | 41 | 4-22 | 820 | 680 |
40 | 350 | 165 | 115 | 47 | 6-26 | 930 | 960 |
50 | 400 | 200 | 145 | 70 | 6-29 | 930 | 960 |
65 | 490 | 225 | 170 | 90 | 6-33 | 1130 | 1230 |
80 | 580 | 260 | 195 | 112 | 6-36 | 1130 | 1230 |
