衬氟气动薄膜调节隔膜阀

ZMATF（气开）气动薄膜隔膜调节阀、ZMBTF(气关）气动薄膜隔膜调节阀由多弹簧气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜片，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。

联系我们

产品详情

特点Characteristic

1. 耐腐蚀:几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。

2. 密封性能好︰因阀盖上无填料函，确保无外渗漏。

3. 泄漏量小:由于阀芯、阀座采用软密封，故泄潺量低。

4. 配用多弹簧气动薄膜执行机构，输出力矩大、结构紧凑。

结构原理Structure principle

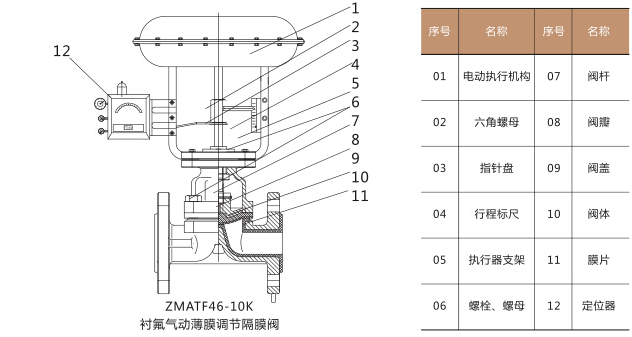

气动薄膜隔膜调节阀是由气动薄膜机构、调节机构、隔膜阀三部分组成，其结构原理见下图。执行机构是气动调节阀生产过程中自动控制系统的重要组成部分。其有正反两种作用形式:

1.当信号压力增加推杆伸出膜室的叫正作用，与阀配合构成气关式（ZMBT).

2当信号压力增加推杆退回膜室的叫反作用，与阀配合构成气开式（ZMAT）。

其原理∶以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，带动阀杆改变膜片与阀座的流通面积，直到弹簧的反作用与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数之目的。
